避雷線塔接地施工方案？

A.避雷塔安裝施工

B.避雷塔接地裝置施工

嚴格按圖（設計要求）施工，根據國標GB50057-2010和D501-1～4規范要求進行施工與實施，具體措施如下：

一般規定

1、建筑物外部防雷系統防雷施工，應按本規范的規定和已批準的設計施工文件進行。

2、建筑物外部防雷系統防雷工程中采用的器材，應符合國家現行有關標準的規定，并應有合格證件。

3、電工、焊工和電氣調試人員，必須持證上崗。

4、測試儀表、量具，應鑒定合格，必須在有效期內。

A.避雷塔安裝施工

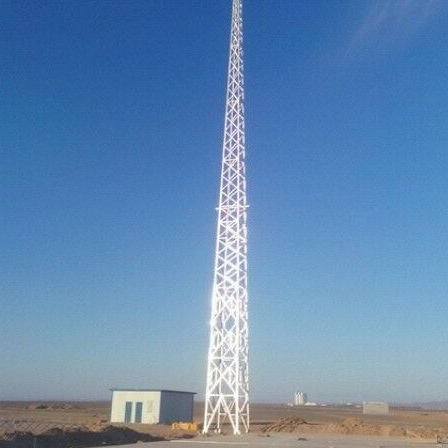

1、在安裝2座25m避雷塔對天然氣設施進行直擊雷防護措施（詳見生產區防雷及接地平面圖所示·設計編號：4.4/2010052·設計圖號：電施修-05）。

2、避雷塔的總高度25m，由接閃部分（針尖）與立桿（塔體）部分和塔體（砼）基礎組成，避雷塔塔體結構詳見國標D501-1～4第3-01·3-05·3-06·3-13·3-14頁技術數據要求進行實施，避雷塔基礎結構詳見國標D501-1～4第3-08頁技術數據要求進行實施，避雷塔基礎鋼筋結構詳見國標D501-1～4第3-09頁（基礎編號JA-3）技術數據要求進行實施。

B.避雷塔接地裝置施工

1、接地體在土壤中的埋設深度不應小于0.8m，宜埋設在凍土層以下。水平接地體應挖溝埋設，鋼質垂直接地體宜直接打入地溝內，其間距不宜小于其長度的2倍并均勻布置。

2、垂直接地體坑內、水平接地體溝內宜用低電阻率土壤回填并分層夯實。

3、接地裝置宜采用熱鍍鋅鋼質材料。在高土壤電阻率地區，宜采用換土法、降阻劑法或其他新技術、新材料降低接地裝置的接地電阻。

4、接地裝置的垂直接地極、水平接地連接帶材料采用詳見生產區防雷及接地平面圖所示·設計編號：4.4/2010052·設計圖號：電施修-05設計要求。

5、鋼質接地裝置宜采用焊接連接，其搭接長度應符合下列規定：

1）扁鋼與扁鋼搭接為扁鋼寬度的2倍，不少于三面施焊。

2）圓鋼與圓鋼搭接秋圓鋼直徑的6倍，雙面施焊。

3）圓鋼與扁鋼搭接為圓鋼直徑的6倍，雙面施焊。

4）扁鋼和圓鋼與鋼管、角鋼互相焊接時，除應在接觸部位兩側施焊外，還應增加圓鋼搭接件。

5）焊接部位應做防腐處理。

避雷線塔接地施工方注意事項？

1、防雷接地裝置由接閃器、引下線、接地裝置組成。

2、建筑物內的設備、管道構架等主要金屬物和防側擊雷的門窗、欄桿以及屋面的金屬物體必須接地焊接。

3、防雷接地體應采取焊接方法：①使用金屬管作接地體時應在其串接部位焊接角形金屬跨接線；②鋼筋與鋼筋交叉要用一條短圓鋼進行跨接焊接，焊接長度不小于圓鋼直徑的6倍，圓鋼同扁鋼的焊接必須進行三面焊接；③焊接處焊縫應飽滿，要有足夠的機械強度，不得有灰渣，咬肉裂紋虛焊氣孔等缺陷，焊接處的藥皮應敲凈。 接地體采取搭焊接時。其搭接長度必須符合以下要求：①扁鋼為其寬的2倍以上；（三個棱邊焊接）②圓鋼為其直徑的6倍以上；（雙面焊接）③圓鋼和扁鋼連接，其長度為圓鋼直徑的6倍。（三面焊接）4、人工接地體應采用圓鋼、扁鋼、角鋼、鋼管等金屬材料，必須符合以下要求：①圓鋼直徑不小于10mm；②扁鋼截面不小于100平方毫米，厚度不小于4毫米；③角鋼厚度不小于4毫米；④鋼管壁厚不小于3.5毫米。

5、利用建筑物鋼筋做防雷引下線時：①上部與接閃器焊接，下部與基礎防雷地線焊接，不能綁接；②下部在室外地坪下0.8——1m處焊一根直徑12mm或-40×4鍍鋅導體伸向室外墻邊的距離不小于1m,以備室外人工接地體使用（按圖紙設計確定）。

③下部在室外地坪上不低于0.3m處焊接一接地體連接板，供防雷接地電阻測量和以備室外防跨步電壓工程用（按圖紙設計確定）。④接地電阻值應小于設計要求，當利用柱基作接地體不能滿足要求時應埋沒人工接地體。

⑤建筑物鋼筋柱內，鋼筋直徑16mm以上的可用二根作為一組引下線，鋼筋直徑10mm以上的應用四根為一組作引下線。具體做法按設計要求。

⑥防雷專用的引下線暗敷時，引下線扁鋼截面不得小于25×4mm圓鋼直徑不得小于12mm，引下線必須在距地面1.5——1.8m處做斷接卡子（一條引下線除外）斷接線卡子所用鍍鋅螺栓的直徑不得小于10mm，并需加鍍鋅彈簧墊圈，并安裝一個有標識的接地電阻檢測盒。

⑦施工操作時應按圖紙設計要求截出柱、樁、位置和柱、樁內所用鋼筋的位置用油漆作好標志，按照施工進度層都要在相同的鋼筋上作好油漆標志，以免錯接。

6、建筑物內的電氣設備和建筑物天面的設備管道，突出構架以及需防鍘擊雷的門窗必須做好接地，需防雷的金屬門窗應有兩處與接地線相連，天面的金屬管道應有兩處接地。

7、進出建筑物的金屬管道和電源穿線鋼管均應與接地裝置相聯。

8、接地干線的接線柱應該明敷在外，與絕緣導線PE線應緊密聯接，聯接處應有明顯的接地標記。

9、電氣設備上的接地線應采用專用的接地線，并用鍍鋅螺栓將接地線牢固地接在電氣設備的金屬體上。
